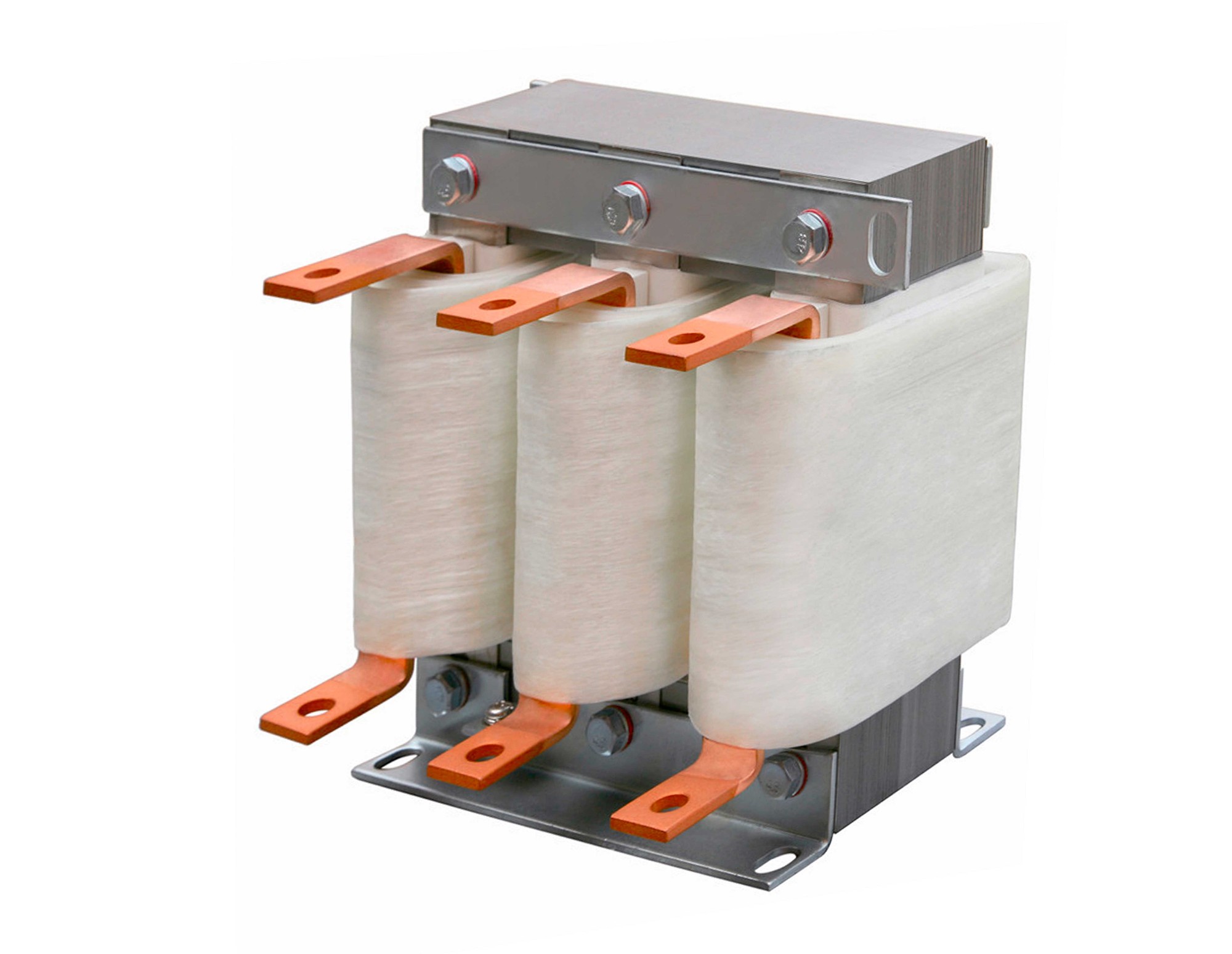

變頻器用進線電抗器

一、用途：

該系列電抗器用于變頻器的進、出端相串聯，作為變頻器的進線電抗器和出線電抗器。變頻器在工作時將產生較大的諧波，以5、7、11、13次為主，如果不加進線電抗器，將大大縮短變頻器及其它設備的使用壽命，諧波干擾嚴重時，會導致設備不能正常運行。加裝進線電抗器后將大大降低各諧波的含量，提高電網的功率因數，保證變頻器及其它負載的安全運行，確保其它設備不受諧波干擾影響；加裝出線電抗器可以鈍化變頻器輸出電壓（開關頻率）的陡度，減小逆變器中的功率元件的擾動和沖擊。并且該電抗器在負載合閘瞬間能有效地抑制回路涌流，保護回路中的變頻器裝置及其它元器件免受過電流沖擊。

二、使用環境條件：

1、海拔高度不超過2000米。

2、運行環境溫度-25℃～+50℃，相對濕度不超過90％。

3、周圍環境應有良好的通風條件，如裝在機柜內，應加裝通風設備。

4、耐溫等級F級（155℃）以上。

三、性能參數：

1、可用于400V、660V、1140V系統。

2、額定工作電流：5A至1600A

3、溫升：鐵芯≤85K，線圈≤95K

4、噪聲：≥65dB

5、三相不平衡率：≥2％

6、抗電強度：鐵芯對繞組3000V/5mA/60S

7、絕緣電阻：DC1000V  ≥100MΩ

8、產品執行標準：GB/T 1094.6-2011電力變壓器    第6部分：電抗器
